Fundamentali tal-Iċċarġjar tal-batterija u Profil tal-Iċċarġjar

Li-ċarġers tal-jone huma apparati li jirregolaw il-kurrent u l-vultaġġ tal-iċċarġjar tal-batterija, u huma komunement użati għal tagħmir portabbli, bħal mowbajls, laptops, u tablets. Meta mqabbla ma 'kimiċi oħra tal-batteriji, il-batteriji tal-Li-jone għandhom waħda mill-ogħla densitajiet ta' enerġija, jipprovdu vultaġġ ogħla għal kull ċellula, jistgħu jittolleraw kurrenti ogħla, u m'għandhomx għalfejn ikunu trickle charged meta l-batterija tkun kompletament iċċarġjata. Barra minn hekk, il-batteriji tal-Li-jone m'għandhomx effett ta 'memorja, li jfisser li ma "tiftakar" kapaċità ta' ċċarġjar aktar baxxa jekk ikunu ċċarġjati qabel ma jkunu eżawriti għal kollox. Madankollu, il-batteriji tal-Li-jone jridu jiġu ċċarġjati b'profil ta' ċarġ speċifiku ta' kurrent kostanti u vultaġġ kostanti (CC-CV) li jiġi aġġustat awtomatikament skont it-temperatura u l-livelli tal-vultaġġ tal-batterija.

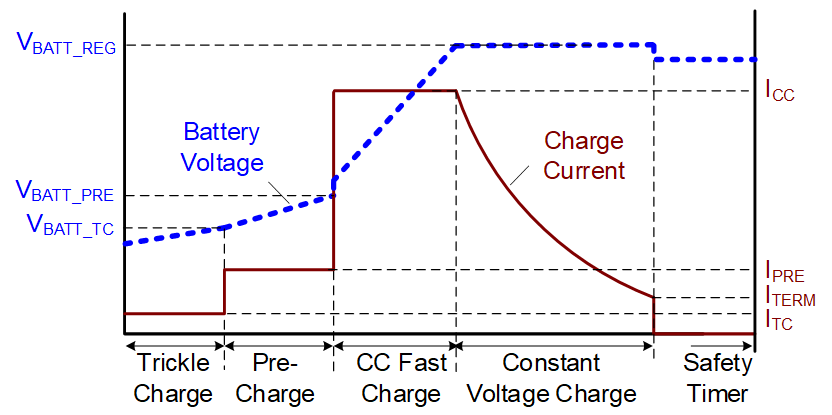

Il-profil tal-iċċarġjar huwa aspett fundamentali tal-batteriji tal-Li-jone, peress li jiddeskrivi kif il-vultaġġ u l-kurrent tal-batterija jvarjaw waqt li l-batterija tkun iċċarġjata.

Il-batteriji tal-Li-jone jsegwu profil tal-iċċarġjar relattivament komuni, deskritt f'aktar dettall hawn taħt. Innota li jekk IC ċarġer jipprovdi konfigurabilità, id-disinjatur jista 'jkun kapaċi jistabbilixxi l-limiti tagħhom stess għal dawn il-fażijiet. Dawn il-limiti konfigurabbli huma ta 'benefiċċju kbir, meta wieħed iqis li l-biċċa l-kbira tal-manifatturi tal-batteriji jispeċifikaw ċerti limiti għal livelli ta' kurrent massimu ta 'ċarġ differenti. Il-konfigurabilità tista' tipprovdi saff miżjud ta' sigurtà billi tipproteġi l-batterija minn kundizzjonijiet ta' vultaġġ żejjed u ta'-temperatura żejda, kif ukoll tagħbija żejda, li kollha jistgħu jagħmlu ħsara permanenti lill-batterija jew jiddegradaw il-kapaċità tagħha.

Trickle Charge:

Ġeneralment, il-fażi ta 'ċarġ ta' trickle tintuża biss meta l-vultaġġ tal-batterija jkun taħt livell baxx ħafna (madwar 2.1V). F'dan l-istat, l-IC ta 'protezzjoni interna tal-pakkett tal-batterija jista' jkun qabel skonnettja l-batterija minħabba li kienet skarikata profondament, jew jekk seħħet avveniment ta' -kurrent żejjed. Il-ċarġer IC jġib kurrent żgħir (tipikament 50mA) biex jiċċarġja l-kapaċità tal-pakkett tal-batterija, li jqanqal l-IC ta 'protezzjoni biex jerġa' jgħaqqad il-batterija billi jagħlaq il-FETs tiegħu. Għalkemm l-iċċarġjar trickle normalment idum għal ftit sekondi, il-ċarġer IC għandu jintegra tajmer li jieqaf iċċarġja jekk il-pakkett tal-batterija ma jerġax jiġi konness f'ċertu ammont ta 'żmien, peress li dan jindika li l-batterija tkun ġiet imħassra.

-Ħlas minn qabel:

Ladarba l-pakkett tal-batteriji reġa-ikun ikkonnettjat jew ikun fi stat skarikat, jibda l--iċċarġjar minn qabel. Matul il--ċarġ, iċ-ċarġer jibda jiċċarġja b'mod sikur il-batterija eżawrita b'livell baxx ta' kurrent li huwa tipikament C / 10 (fejn C hija l-kapaċità (f'mAh)). Bħala riżultat ta '-ċarġ, il-vultaġġ tal-batterija jogħla bil-mod. L-iskop tal--iċċarġjar minn qabel huwa li tiċċarġja b'mod sikur il-batterija b'kurrent baxx. Dan jipprevjeni ħsara liċ-ċellula, sakemm il-vultaġġ tagħha jilħaq livell ogħla.

Ħlas ta' Kurrent Kostanti (CC):

Il-ħlas tal-kurrent kostanti (CC) huwa wkoll ikkunsidrat bħala ċċarġjar mgħaġġel, li huwa deskritt f'aktar dettall hawn taħt. L-iċċarġjar CC jibda wara pre-ċarġ, ladarba l-batterija tkun laħqet madwar 3V għal kull ċellula. Fil-fażi ta 'ċarġ CC, huwa sikur li l-batterija timmaniġġja kurrenti ta' ċarġ ogħla bejn 0.5C u 3C. L-iċċarġjar CC ikompli sakemm il-vultaġġ tal-batterija jkun laħaq il-livell ta 'vultaġġ "sħiħ" jew li jżomm f'wiċċ l-ilma, f'liema punt, tibda l-fażi ta' vultaġġ kostanti.

Ħlas ta' Vultaġġ Kostanti (CV):

Il-limitu tal-vultaġġ kostanti (CV) għaċ-ċelloli tal-litju huwa ġeneralment bejn 4.1V u 4.5V għal kull ċellula. Il-ċarġer IC jimmonitorja l-vultaġġ tal-batterija waqt l-iċċarġjar CC. Ladarba l-batterija tilħaq il-limitu tas-CV, il-ċarġer jgħaddi minn regolament CC għal CV. L-iċċarġjar tas-CV huwa implimentat minħabba li l-vultaġġ estern tal-pakkett tal-batterija li jidher mill-ċarġer IC jaqbeż il-vultaġġ attwali taċ-ċellula tal-batterija fil-pakkett. Dan huwa dovut għar-reżistenza taċ-ċellula interna, ir-reżistenza tal-PCB, u r-reżistenza tas-serje ekwivalenti (ESR) mill-protezzjoni FET u ċ-ċellula. Biex tiggarantixxi tħaddim sikur, il-ċarġer IC m'għandux jippermetti li l-vultaġġ tal-batterija jaqbeż il-vultaġġ massimu f'wiċċ l-ilma tiegħu.

Tmiem tal-Ħlas:

Il-ċarġer IC jiddetermina meta jtemm iċ-ċiklu ta 'ċarġ ibbażat fuq il-kurrent li jidħol fil-batterija li jinżel taħt limitu stabbilit (madwar C / 10) matul il-fażi CV. F'dan il-punt, il-batterija titqies kompletament iċċarġjata u l-iċċarġjar jitlesta. Jekk it-terminazzjoni ta 'ċarġ hija diżattivata fil-ċarġer IC, il-kurrent ta' ċarġ naturalment se jonqos għal 0mA, iżda dan rarament isir fil-prattika. Dan huwa minħabba li l-ammont ta 'ċarġ li jidħol fil-batterija jonqos b'mod esponenzjali waqt l-iċċarġjar tas-CV (peress li l-vultaġġ taċ-ċellula qed jiżdied bħal kapaċitatur kbir), u jkun jieħu żmien sinifikament itwal biex terġa' tiċċarġja l-batterija b'żieda żgħira fil-kapaċità.

Il-kurrent ta 'ċarġ attwali fi kwalunkwe mument jista' jkun aktar baxx minn dak li huwa stabbilit minħabba regolamenti tal-linja, bħalma huma l-limitu tal-kurrent tad-dħul, il-limitu tal-vultaġġ tad-dħul, ir-regolazzjoni termali jew it-temperatura tal-batterija.
